Количество зон оповещения: 2; - от сети переменного тока: 165…253; Количество линий оповещения: 2; - от встроенного источника резервного питания: 12 В/2х12 Ач; Нагрузочная способность линий оповещения, Вт: 120; Потребляемая мощность от сети 220 В, Вт: 200; Максимальное значение действующего напряжение выходного сигнала в линии оповещения: 30; Диапазон рабочих температур, °С: -10…+55; Количество линий светового оповещения: 2; Габаритные размеры, мм: 425х360х130; Напряжение питания, B:
Усилитель мощности, 120Вт,  30В, 2 зоны оповещения, 4 линии оповещения, 2 линии светового оповещения с защитой от перегрузки и КЗ, встроенный РИП (под АКБ 2шт х 12Ач). Настольное исполнение, в комплекте крепеж для 19”-стойки.
Назначение изделия

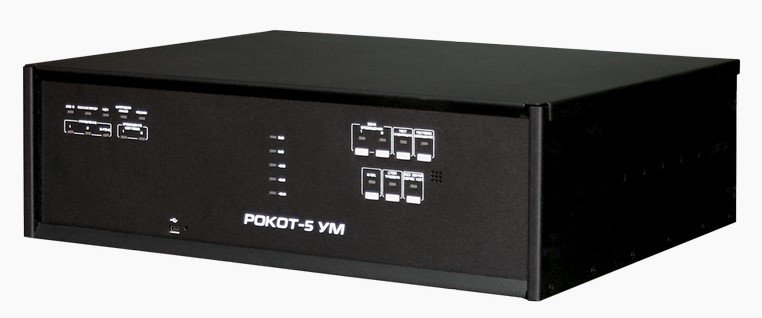

Усилитель мощности «Рокот-5 УМ» входит в состав системы речевого оповещения пожарной «Рокот-5» и предназначен для усиления мощности сигнала транслируемого прибором управления оповещением «Рокот-5 ПУО»
Усилитель имеет четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения.
Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС в одну линию. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). УМ определяет неисправность при обрыве или коротком замыкании линии.
Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 (клеммы «ОПОВЕЩЕНИЕ СВЕТОВОЕ1» и «ОПОВЕЩЕНИЕ СВЕТОВОЕ2» и «12В» на задней панели) служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги.
Вход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения усилителя к прибору управления оповещением «Рокот-5 ПУО» или другому УМ.
Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных УМ.
Выход НСП – «неисправность» предназначен для сигнализации о состоянии усилителя. Тип выхода – «сухие контакты реле». Нормальному состоянию соответствует замкнутое состояние выхода.
Усилитель имеет следующие основные режимы работы:
- дежурный;
- трансляция сигнала.
Особенности
- цифровая линия управления;
- четыре выхода подключения линий оповещения разделённых на две зоны оповещения;
- индивидуальная защита каждого выхода оповещения от перегрузки и короткого замыкания;
- два выхода подключения линии светового оповещения защищенных от перегрузки и короткого замыкания;
- периодический автоматический контроль (контроль производится, когда нет оповещения) линий оповещения и линий светового оповещения на отсутствие замыканий или обрывов;
- отдельный выход для контроля неисправности;
- автоматический переход на питание от резервного аккумулятора (АБ) при отключении сети 220В, и обратно, при восстановлении питания 220В;
- контроль наличия аккумуляторных батарей (в дальнейшем – АБ) и защита их от глубокого разряда (при отсутствии 220В и в случае разряда АБ, блок питания отключает нагрузку);
- защита от короткого замыкания и переполюсовки выводов АБ;
- возможность обновления прошивки.
